Funktion
Der Unterflurverteiler QUADRANT FL bietet die Möglichkeit auch in sehr flachen Bereichen (wie z.B. über Tiefgaragen etc.) unsichtbare Verteiler mit Absicherungen unterzubringen.
Der Verteiler kann mit kundenspezifischen Einbauten (Leitungschutzschalter, Fehlerstromschutzschalter, Zähler, Datentechnik etc.) ausgeführt werden.
Der Verteiler wird in den Boden eingebaut und ist mit einem Schloss verschlossen.
Einsatz
Die Einsatzorte für den QUADRANT FL sind daher auf Marktplätzen, Gartenanlagen, bei historischen Bauten, in Industriehallen, für Weihnachtsbäume/märkte, Eventplätzen und Sportanlagen, um eine zuverlässige und unsichtbare Absicherung vor Ort zu gewährleisten.
Die elektrischen Verteiler von M Technic sind aus Vollgummi und bieten einen robusten Schutz gegen Kondenswasser und Frost, um auch hierdurch unserem hohen Sicherheitsanspruch und dem Anlagenschutz zu entsprechen.
Technische Daten
- Gehäuse aus Edelstahl V2A (1.4301)
- Vollgummiverteiler IP 54
- Anschluss an einen DN75 Abwasseranschluss

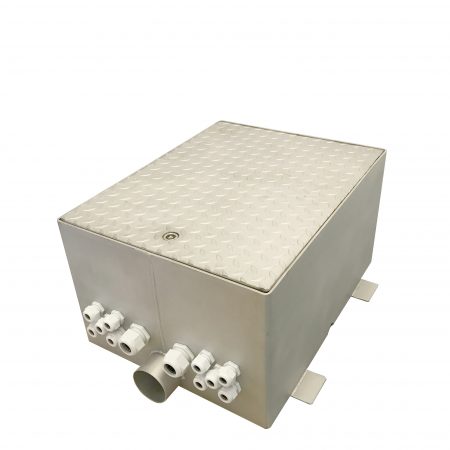

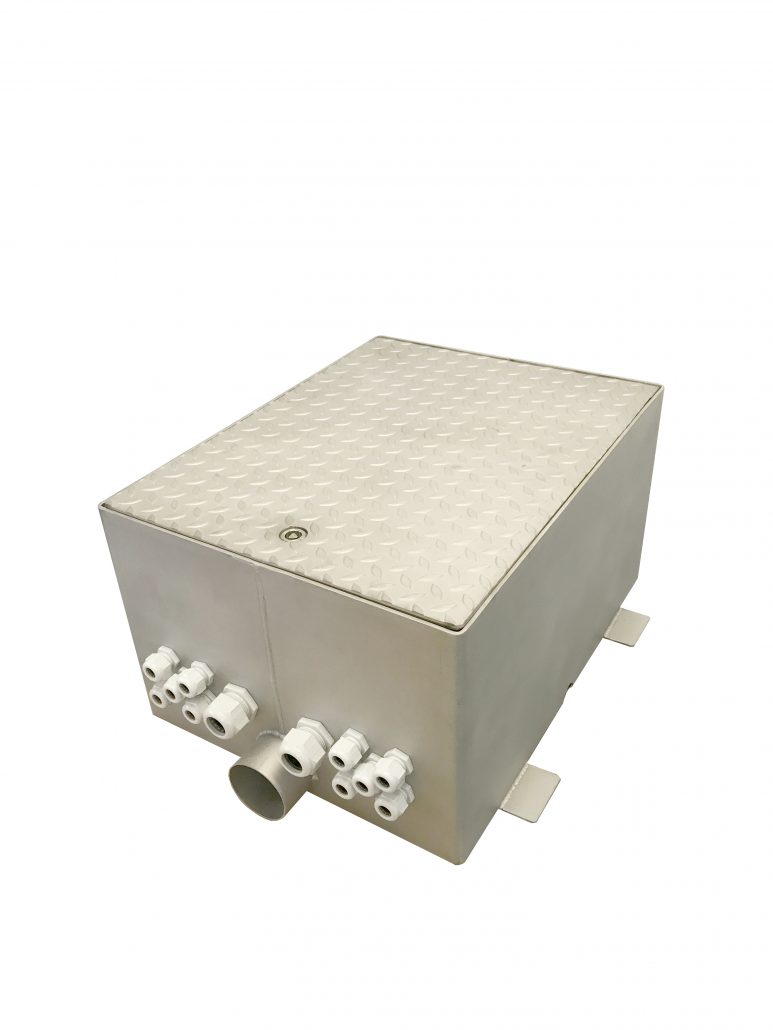

- Deckel aus Edelstahl Riffelblech
- bestückt mit:
- Klarsichtdeckel IP54 mit 18 oder 36 Teilungseinheiten.
- Kabelverschraubungen bis zu 10 x M20 und 2 x M32 auf der Vorderseite.
- Abmessungen (L x B x T) : ca.550mm x 430mm x 300mm

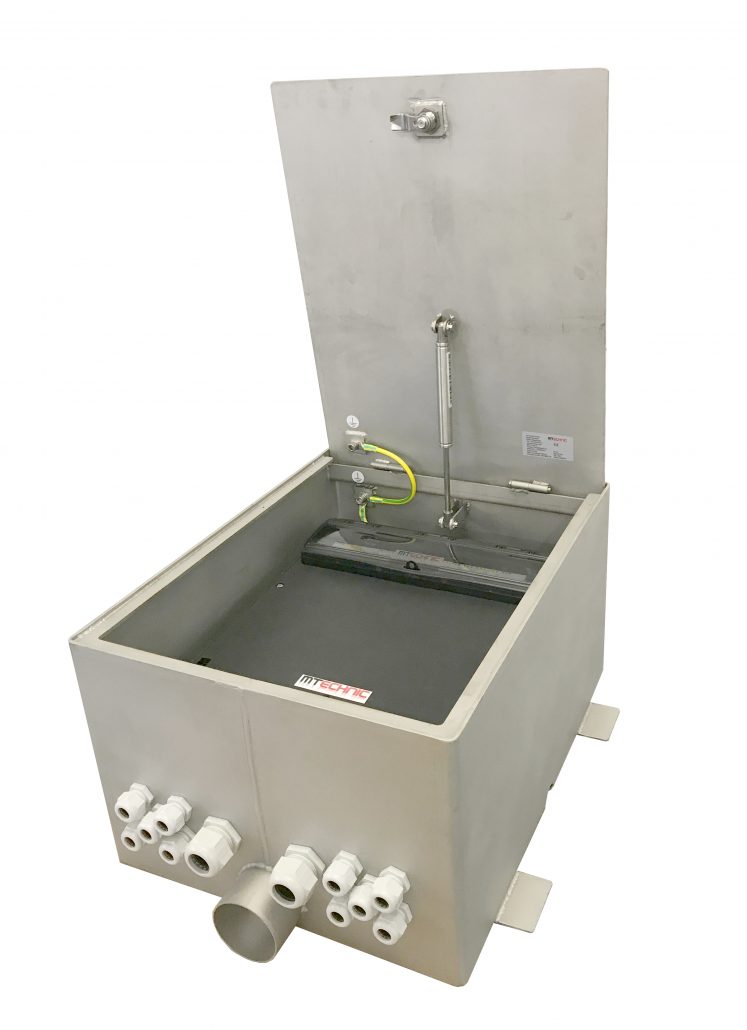

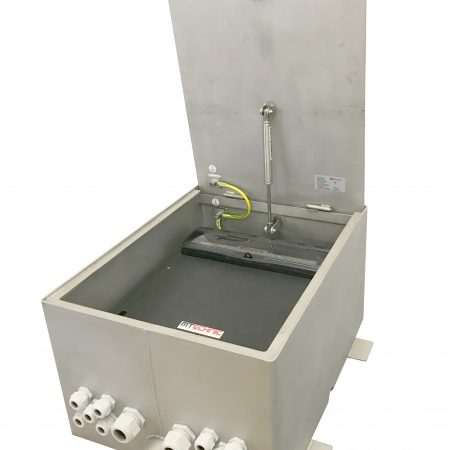

- Gasdruckfeder zum kraftlosen Öffnen
- Tragkraft 10 KN (1,0 t)
- Gewicht ca. 47 kg
Merkmale
- betriebmäßig mit einem Edelstahlschloss verschliessbar
- eingebauter Vollgummiverteiler (18 oder 36TE)
- vollständig aus Edelstahl V2A (1.4301) gefertigt
- Gasdruckfeder zum Öffnen und Aufstellen des Deckels
