Funktion
Der Unterflurverteiler QUADRANT F PROtector bietet die Möglichkeit auch in sehr flachen Bereichen (wie z.B. Tiefgaragen etc.) unsichtbare, sichere Steckdosen,Wasseranschluss und Datenanschlüsse unterzubringen.

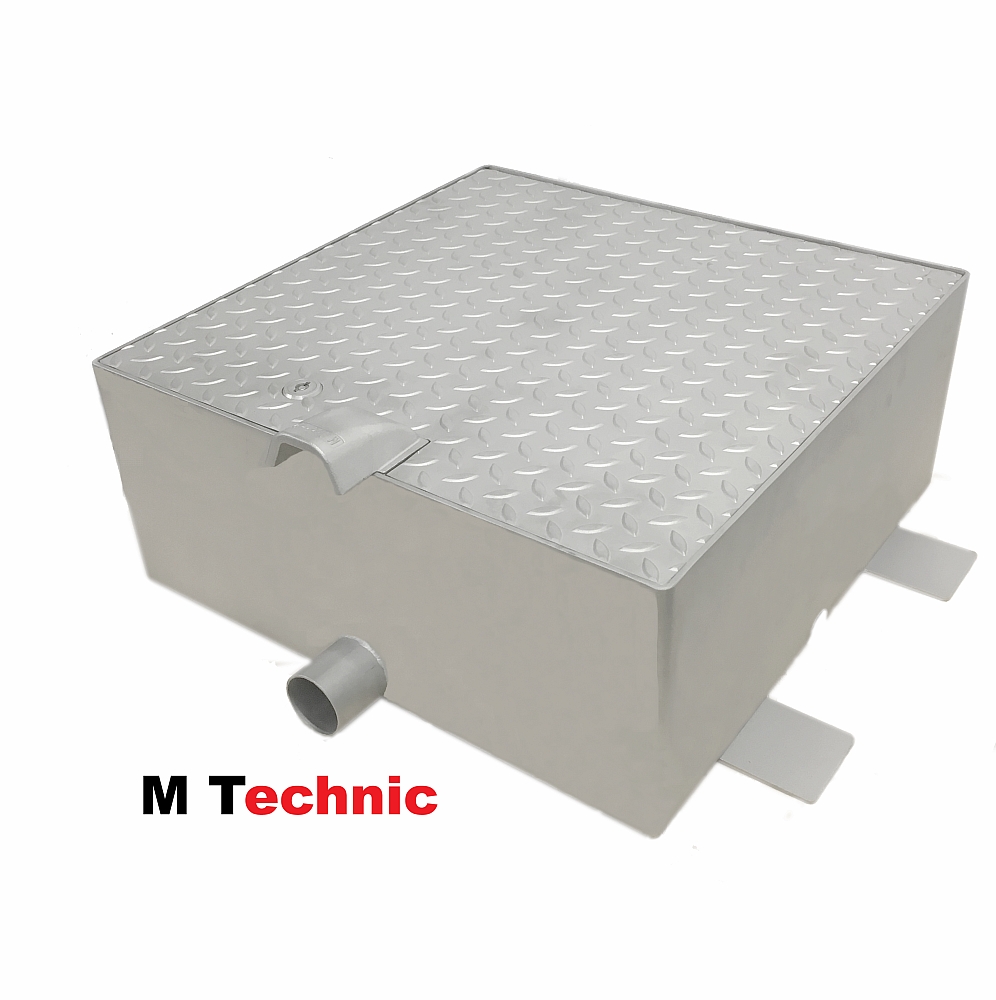

Wie alle Unterflurverteiler von M Technic verfügt auch der QUADRANT F PROtector über den patentierten Kabelaustrittschutz „PROtector“. Der Unterflurverteiler wird auch im Betriebszustand geschlossen und ist damit jederzeit in einem sicheren und überfahrbaren Zustand. Die Kabel werden im Betriebszustand nur durch eine Kabelaustrittsöffnung nach außen geführt. Hierbei wird das Kabel durch das patentierte Kabelschutzsystem „PROtector „geschützt. Daher ist der Unterflurverteiler auch im Betriebszustand fast unsichtbar und gleichzeitig gegen versehentliche / mutwillige Beschädigungen geschützt.
Im Bereich des Kabelaustritts konnte das Kabel bisher durch die Belastung durch Personen oder Fahrzeuge beschädigt oder gar abgequetscht werden. Personen- oder Anlagenschäden konnten hierdurch verursacht werden. Der kritische Kabelaustrittsbereich wird bei dem Unterflurverteiler QUADRANT F PROtector im Betriebsfall zwangsläufig durch den patentierten Kabelaustrittsschutz „PROtector“ geschützt und ist ebenfalls mit der angegebenen Traglast belastbar. Eine Sicherheitsabsperrung ist daher nicht mehr nötig.
Einsatz

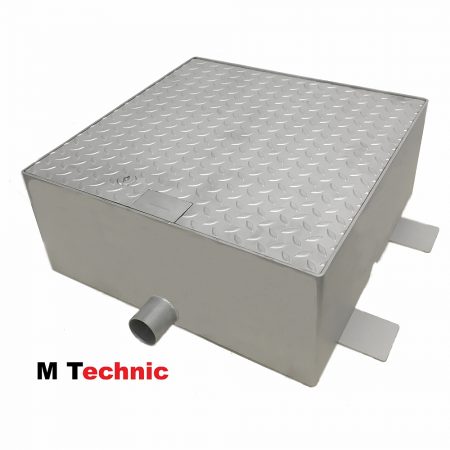

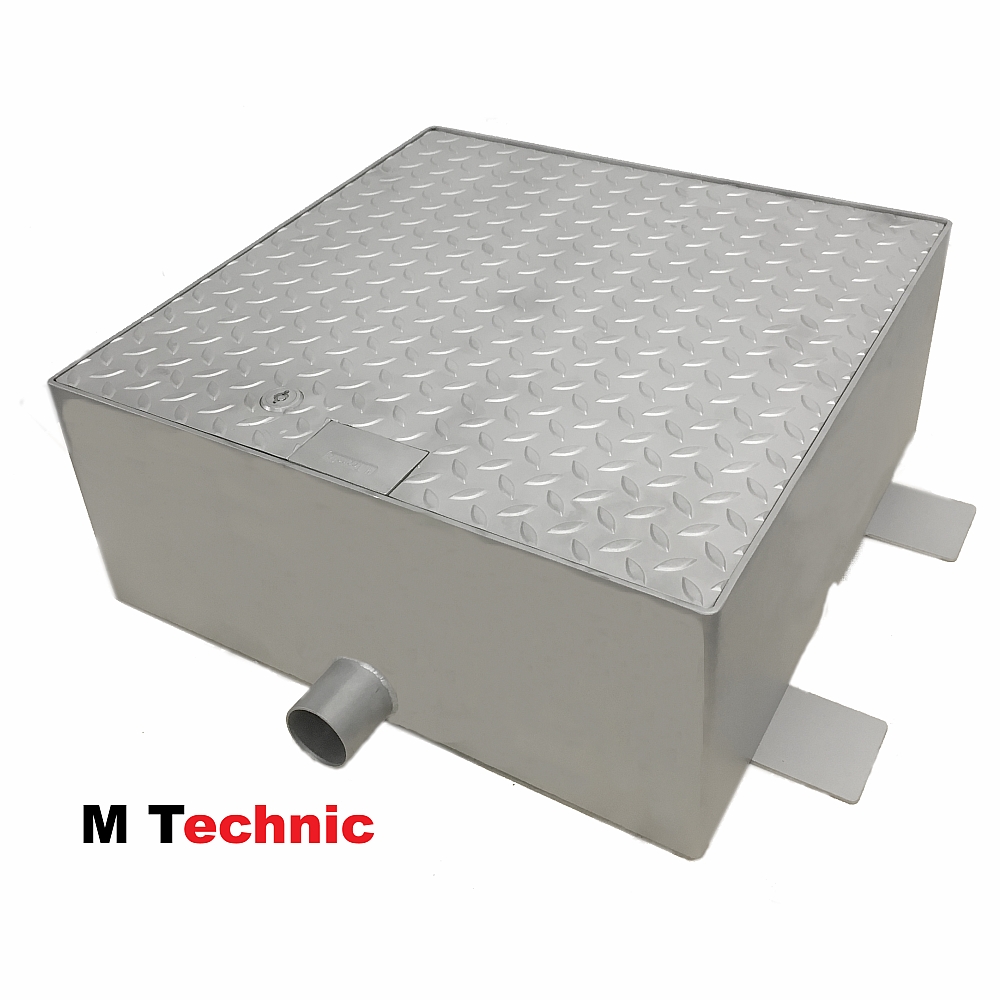

Wenn der Unterflurverteiler nicht in Betrieb ist, wird der „PROtector“ einfach umgeklappt und die andere Seite des „PROtectors“ deckt den Kabelaustrittsbereich mit der Oberfläche ebenerdig ab.
Die Einsatzorte für den QUADRANT F PROtector sind daher als Medienverteiler auf Marktplätzen, Gartenanlagen, bei historischen Bauten, Industriehallen, für Weihnachtsbäume, Eventplätzen und Sportanlagen, um eine zuverlässige und unsichtbare Zuführung von Strom, Daten und Druckluft zu gewährleisten.
Das mechanische System ist durch den speziellen Aufbau des Unterflurverteilers QUADRANT F PROtector wartungsfrei.
Die elektrischen Verteiler von M Technic sind aus Vollgummi und bieten einen robusten Schutz gegen Kondenswasser und Frost, um auch hierdurch unserem hohen Sicherheitsanspruch und dem Anlagenschutz zu entsprechen.
Technische Daten
- mit ausklappbarem Kabelschutzsystem „PROtector“
- Gehäuse aus Edelstahl V2A (1.4301)
- Vollgummiverteiler IP 54

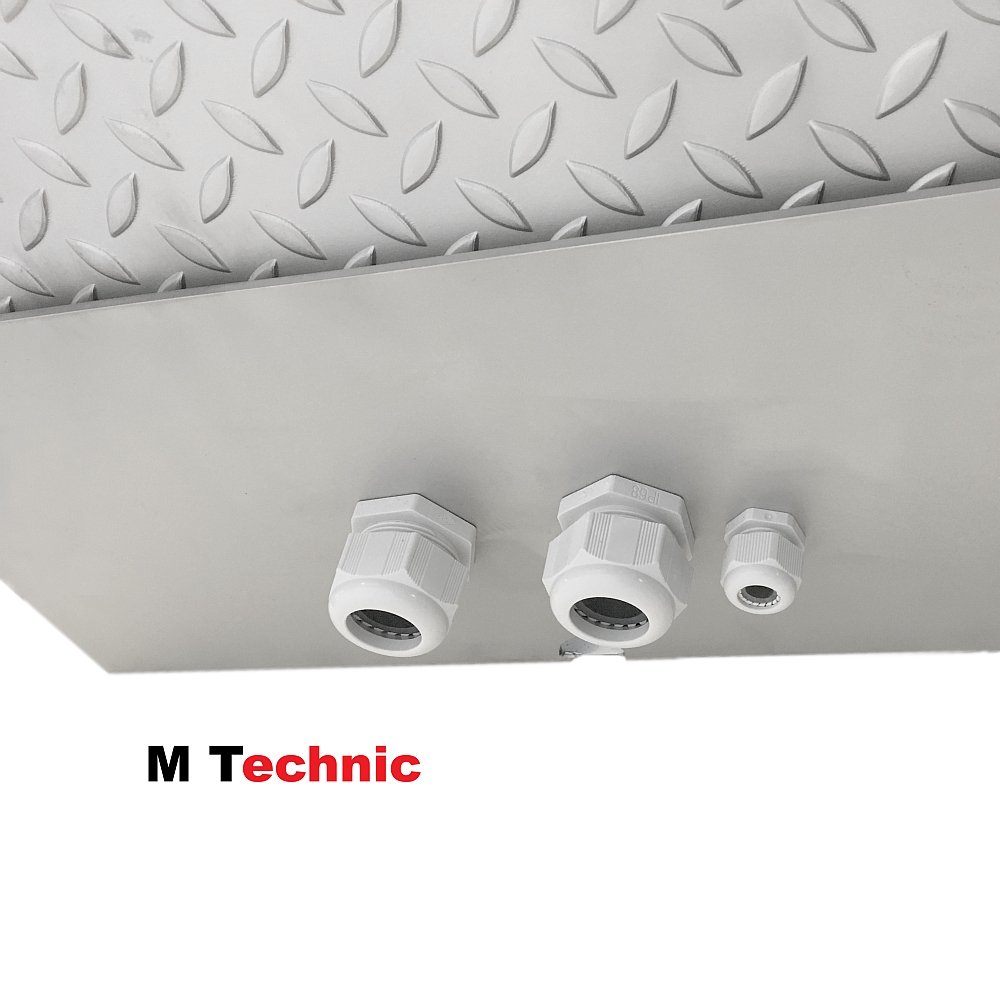

- Anschluss an einen DN75 Abwasseranschluss
- Deckel aus Edelstahl Riffelblech
- bestückt mit:
- 4 x Schutzkontaktsteckdosen 230V, IP 54, 4 x FI/LS B16A 2 pol. Artikel Nr.: 11F00440
Vollgummiverteiler, - 3 x Schutzkontaktsteckdosen 230V, IP 54, 3 x FI/LS B16A 2 pol. Artikel Nr.: 11F00331
1x 1/2″ Frischwasseranschluss, Vollgummiverteiler, - 1 x CEE-Steckdose 400V 16A, IP 54, 1x LS C16A 3 pol. Artikel Nr.: 11F01360
3 x Schutzkontaktsteckdosen 230V, IP 54, 3 x LS B16A 1 pol.
1 x FI 40/0,03A, Vollgummiverteiler, - 1 x CEE-Steckdose 400V 16A, IP 54, 1x LS C16A 3 pol. Artikel Nr.: 11F01255
2 x Schutzkontaktsteckdosen 230V, IP 54, 2 x LS B16A 1 pol.
1 x Datensteckdose mit 2x RJ45,
1 x FI 40/0,03A, Vollgummiverteiler
- 4 x Schutzkontaktsteckdosen 230V, IP 54, 4 x FI/LS B16A 2 pol. Artikel Nr.: 11F00440
- Zusätzliche Ausführungen auch mit Druckluft auf Anfrage
- Deckelabmessungen: 480mm x 480mm, Einbautiefe: 200mm
- Tragkraft 15 KN (1,5 t) nach DIN EN 124
- Gewicht ca. 26 kg
Merkmale
- während des Betriebes ist der Unterflurverteiler QUADRANT F PROtector und die Kabelaustrittsöffnung begehbar und überfahrbar
- mit patentiertem Kabelaustrittsschutz „PROtector“
- betriebmäßig mit einem Edelstahlschloss verschliessbar
- zwangsläufiger Schutz der Kabelaustrittsöffnung entweder durch den „PROtector“ oder durch die Abdeckplatte
- vollständig aus Edelstahl V2A (1.4301) gefertigt
