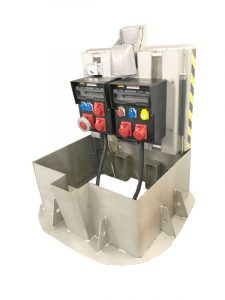

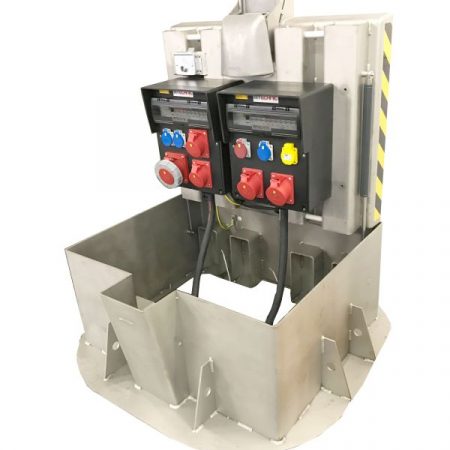

Unterflurverteiler / Senkelektrant

PLAZA PROtector 800

  • mit patentiertem Kabelaustrittsschutz „PROtector“ zur Überfahrung mit LKW von 40 t
  • Das Kabel wird gegen Beschädigungen beim Kabelaustritt automatisch geschützt. Höchster Personen- und Anlagenschutz
  • der Unterflurverteiler ist nicht sichtbar: Kabelaustrittsöffnung und Deckel befüllbar
  • energiesparender Winterbetrieb durch eine thermostatgeregelte Heizung
  • Die Umrandungssteine müssen nicht geschnitten werden.
  • keine wartungsanfälligen Spindelantriebe
  • lange Lebensdauer auch bei rauer Umgebung

Funktion

Der klappbare Unterflurverteiler / Senkelektrant / Unterflurelektrant PLAZA PROtector 800 ist auch im Betriebszustand geschlossen und ist damit jederzeit in einem sicheren und auch überfahrbaren Zustand. Dadurch ist der Unterflurelektrant PLAZA PROtector 800 jederzeit gegen unbeabsichtigte oder mutwillige Beschädigungen geschützt. Kabel und Schläuche werden nur durch eine Kabelaustrittsöffnung nach außen geführt. Hierbei wird das Kabel durch das patentierte Kabelschutzsystem „PROtector“ geschützt.

Im Bereich des Kabelaustritts konnte das Kabel bisher durch die Belastung von Fahrzeuge beschädigt oder gar abgequetscht werden. Personen- oder Anlagenschäden konnten hierdurch verursacht werden. Der kritische Kabelaustrittsbereich wird bei dem Unterflurverteiler / Senkelektrant / Unterflurelektrant PLAZA PROtector 800 automatisch durch das patentierte Kabelschutzsystem „PROtector“ geschützt, wodurch der Unterflurverteiler inkl. des Kabelaustritts während des Betriebes komplett überfahrbar ist. Durch die abgerundeten Seiten des PROtectors können auch die Reifen der Fahrzeuge nicht mehr beschädigt werden.

Die M Technic Unterflurverteiler müssen nicht mehr mit Sicherheitsabsperrungen abgesperrt werden. Der Betreiber braucht sich daher keine Gedanken über seine Haftung zu machen.

Wenn der Unterflurverteiler / Senkelektrant / Unterflurelektrant PLAZA PROtector 800 nicht mehr gebraucht wird, klappt man den „PROtector“ einfach um und der Unterflurverteiler ist mit dem Boden vollkommen plan und wird durch seine befüllbare Kabelaustrittsklappe vollständig an die umliegende Fläche angepasst.

Einsatz

Der Edelstahldeckel ist im Betriebs- und Ruhezustand mit einem Schloss verschlossen. Das Schloss kann ohne Schlüssel abgeschlossen und damit jederzeit in einen sicheren Zustand gebracht werden.

Der Unterflurverteiler / Senkelektrant / Unterflurelektrant PLAZA PROtector 800 wurde als Medienverteiler für den Einsatz auf Marktplätzen, in Maschinenhallen, auf Eventplätzen, auf Industrieanlagen und auf Sportanlagen entwickelt, um durch seine hohe Anlagenverfügbarkeit eine zuverlässige Zuführung von Strom, Daten, Wasser, Abwassereinleitung und Druckluft zu gewährleisten.

Der klappbare Unterflurverteiler wird komplett aus Edelstahl gefertigt. Hierdurch können wir die große Zuverlässigkeit unserer Systeme herleiten. Das mechanische System ist durch den speziellen Aufbau des Unterflurverteiler / Senkelektrant / Unterflurelektrant PLAZA PROtector wartungsfrei. Der Wannendeckel öffnet sich automatisch nach Drehung des Schlüssels mit Hilfe von High Performance Gasdruckfedern. Dieser komfortable und robuste Aufbau ohne Spindelantrieb trägt zur großen Zuverlässigkeit gegenüber wartungsbehafteten Systemen bei. Zusätzlich entfallen die hohen Folgekosten wartungsbehafteter Systeme.

Die elektrischen Verteiler von M Technic sind aus Vollgummi und bieten neben der Schutzart IP 54 auch einen robusten Schutz gegen Stöße, Kondenswasser und Frost, um auch hierdurch unserem hohen Sicherheitsanspruch und dem Anlagenschutz zu entsprechen.

Technische Daten

  • mit ausklappbarem Kabelaustrittschutz „PROtector“ für vollständigen Kabelschutz D400
  • Vollgummi Verteiler mit bis zu 36TE eingebaut, Bestückung nach Kundenwunsch
  • zusätzliche Ausführungen auch für Datentechnik, Wasser, Abwasser und Druckluft
  • Ausführung mit bepflasterbarer Wanne und bepflasterbarem Kabelaustrittdeckel
  • eingebaute Deckelheizung zur Bedienung auch bei Frost und ggf. für den Wasseranschluss
  • einstellbarer Thermostat mit externem Fühler (1m)
  • wartungsfreie Gasdruckfedern zum leichten Öffnen
  • Klemmverteiler zum Auflegen der Erdkabel vorgesehen
  • Abmessungen: ca. 735 mm x 820 mm x 406 mm
  • belastbar 400 KN (40 t) nach DIN EN 124

Merkmale

  • während des Betriebs ist der Unterflurverteiler und die Kabelaustrittsöffnung von LKW`s überfahrbar
  • mit patentiertem Kabelschutzsystem PROtector
  • betriebsmäßig im geschlossenen, abgeschlossenen Zustand
  • der Deckel und die Kabelaustrittsklappe sind befüllbar
  • zwangsläufiger Schutz der Kabel an der Kabelaustrittsöffnung entweder durch den PROtector oder durch die Kabelaustrittswanne
  • Kondenswasserschutz durch Vollgummiverteiler
  • thermostatgeregelte Heizung
  • überflutungssicher (Option)
  • automatische Öffnung über Gasdruckdämpfer
  • vollständig aus Edelstahl V2A (1.4301) hergestellt
